ESCmachine
Die Maschinensimulation für CREO/NC
Vermeiden Sie Kollisionen und ersparen sich teure Einfahrzeiten.
Mit ESCmachine erhalten Sie die vollständige Kontrolle über Ihren Fertigungsablauf.
Überprüft werden alle wesentlichen Bestandteile des Zerspanungsprozesses :
- Reichen die Verfahrwege der Maschine?
- Funktionieren die gewählten Werkzeuge?
- Ergeben sich Kollisionen durch fehlerhafte Programmierung, Kinematik der Maschine (An/Abfahrbewegungen, Schwenkbewegungen, Werkzeugwechsel etc.), ungünstige Spannmittel ?
- Wird das geplante Bauteil erzeugt oder existieren Bereiche mit Konturverletzungen oder unbearbeitete Stellen ?
- Optimierungspotential unter Berücksichtigung der geplanten Maschine

Vorteile und Nutzen
- Einfach zu verwenden
- Verkürzte Markteinführungszeit
- schnelle Amortisation
- Flexible Integration
- Unterstützt Multithread-CPUs

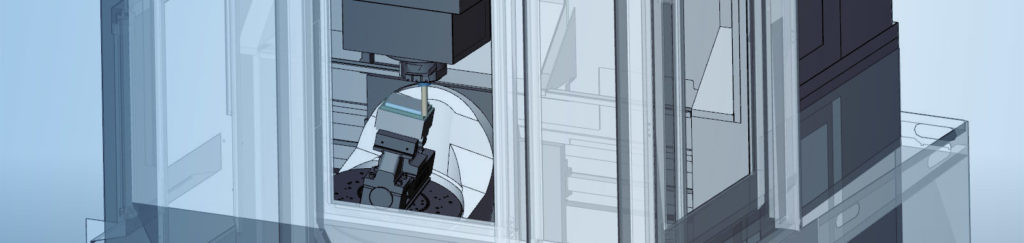

Maschinensimulation
- Übertragung aller Komponenten und Werkzeuge in die Simulation
- Parameterwerkzeuge
- Kollisionsprüfung
- Oberfläche mit bis zu 4 Ansichten
- Werkzeuge als 3D Baugruppe/Bauteil
- Werkzeuge mit Kurven CUT/NOCUT

Werkzeugweganalyse
- Analyse nach Werkzeug, Operation
und NC-Folge - Werkzeugweg-Reihenfolge
- Werkzeugachse skalieren, ändern
oder umkehren - Ändern der Ausrichtung
- Segmentlänge
- Vorschub, Höhenänderung
- Statistiken

Materialentfernung
- Hybride Simulation
- Materialabtrag für Fräsen, Drehen,
- Informationen zum Materialabtrag
- Einfärbung für Werkzeug oder NC-Folgen

Fehlererkennung
- Materialverletzung und Aufmaßerkennung
- Kollisionserkennung für Halter, Verlängerung und Schneide
- Kollisionserkennung für Werkzeug und Eilgangsbewegung im Material
- Annäherungsalarm
- Untersuchung spezieller Bereiche
- Rohteil-Visualisierung
- Messung zwischen allen Elementen

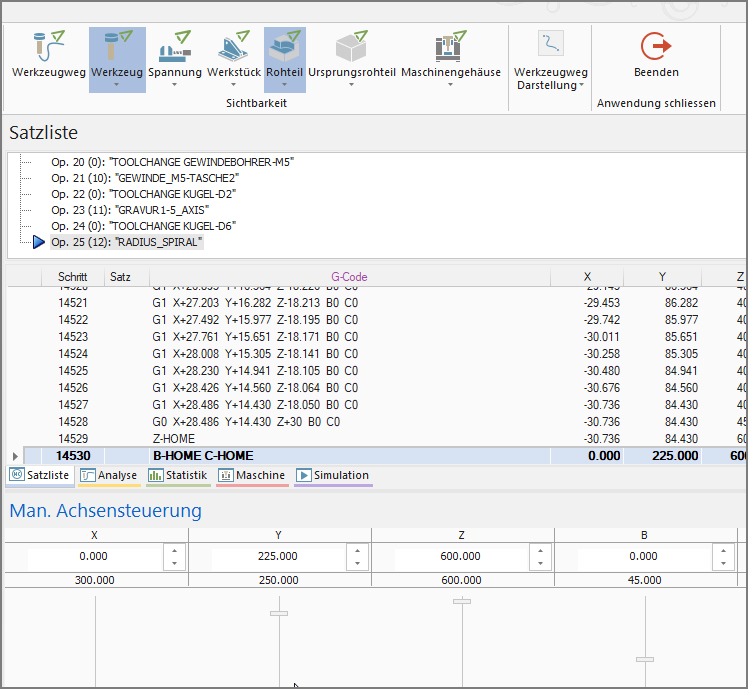

Benutzeroberfläche
- Moderne übersichtliche Oberfläche
- interaktive Ansichtssteuerelemente
- OpenGL-Grafiken
- Werkzeugpositionen und Werkzeugachsenvektoren
- Follow- und Trace-Modi
